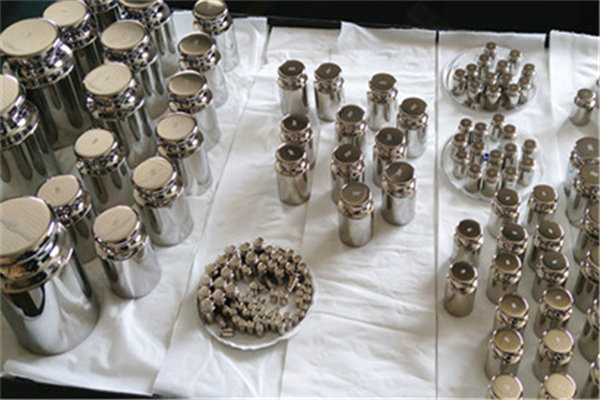

各等級規格的砝碼所需材料分析 說明：

1砝碼通常應采用金屬或合金制造，砝碼應為耐腐蝕的。材料應在通常條件下使用或為了某種目的使用砝碼時，砝碼質量值的改變相對于該準確度等級的最大允許誤差(見表5-1)而言可以忽略不計。

2E1等級、E2等級砝碼

大于或等于1g的砝碼，其材料硬度和表面的抗腐蝕性應優于或類似于奧氏體不銹鋼。

3F1等級、F2等級砝碼

為了提高砝碼的抗腐蝕性和硬度，對于大于或等于1g的F1等級、F2等級砝碼的表面應選用適當的金屬鑄造，其硬度和脆度應至少優于拉制黃銅。

1對于等于或大于1g的砝碼,用于生產F1等級、F2等級砝碼材料的硬度和脆度應至少等于銅合金的要求。

2對于大于50kg的砝碼,用于生產F1等級、F2等級砝碼體或外表面的材料的硬度和脆度應至少等于不銹鋼的要求

4小于或等于50kg的M1等級、M2等級、M3等級砝碼

4.1用于生產小于1g的砝碼材料應用抗腐蝕和氧化的金屬材料制造。

4.21g到50kg的圓柱體砝碼應用銅合金,或硬度和抗腐蝕性與銅合金相類似的金屬制造?；铱阼F不應用于制造100g以下的砝碼。

4.35kg到50kg的矩形六面體砝碼應用抗腐蝕性至少等于灰口鑄鐵的材料制造。它的脆度不應超過灰口鑄鐵。

4.4矩形砝碼的提鈕應用無縫鋼管或鑄鐵制造，應與砝碼體整體鑄造。

4.5戥秤的秤砣應由鑄黃銅制造。

5大于50kg的M1等級、M12等級、M2等級、M23等級、M3等級砝碼

5.1砝碼應由一塊或多塊材料制造,材料的抗腐蝕性要等于或優于灰口鐵。

5.2在正常使用的條件下，材料的硬度和強度應能承受加載和沖擊。

由于砝碼是體現質量單位的實物量具,因此對它有較高的要求,首先要求質量的穩定，不能隨時間的延續而改變。除謹慎小心地使用和精心維護、保養以外，在選料時，必須具備以下特點:

①穩定性好，具有物理和化學方面的穩定性，不受周圍介質的腐蝕。

②具有良好的抗磁性,磁化率要小,對磁場作用無敏感。

③要有一定的硬度,堅固耐磨。

④組織緊密,無空隙，避免吸收水蒸汽及有害氣體而產生腐蝕。⑤材料密度盡可能接近80g/cm3，減少空氣浮力的影響。最常用的砝碼材料有:

①鉑銥合金材料:由90%的鉑和10%銥制作成為鉑銥合金材料,是制造砝碼最好、也是最理想的材料。由于原材料冶煉和加工難度大，以及價格昂貴，所以僅僅用于國際公斤原器或國家公斤原器的制造材料。

②無磁不銹鋼材料:JF1無磁不銹鋼和普通無磁不銹鋼，它們的材料密度接近8.0g/cm,磁化率非常小，JF1無磁不銹鋼的磁化率小于0.0005;普通無磁不銹鋼的磁化率小于0005,且材料性能穩定，耐腐蝕,適合制造E1、E2等級砝碼。

③1Cr18Ni9Ti奧氏體不銹鋼:目前是我國制造砝碼最常用的金屬材料。近幾年研究發現,用這種材料制造的標準砝碼，用于檢定電子天平和采用電子天平進行質量量值傳遞時,存在不可忽略,且不能修正的磁性偏差。

④銅合金材料:最大優點是磁化率小,可認為無磁,材料密度在8.4g/cm,對于高準確度砝碼的檢定,應進行空氣浮力修正。

⑤鋁合金材料:以前通常用在制造毫克組片狀砝碼，材料密度為2.7g/cm。由于密度偏離

8.0g/cm³太大,因此現在生產廠家改用不銹鋼材料生產毫克組砝碼。

⑥鈦材料:用于E1等級微克組砝碼的制造材料。

⑦鑄鋼、鑄鐵材料:用于制造M1等級大砝碼較多。

以上是各等級規格的砝碼所需材料分析的詳細內容，望采納！
